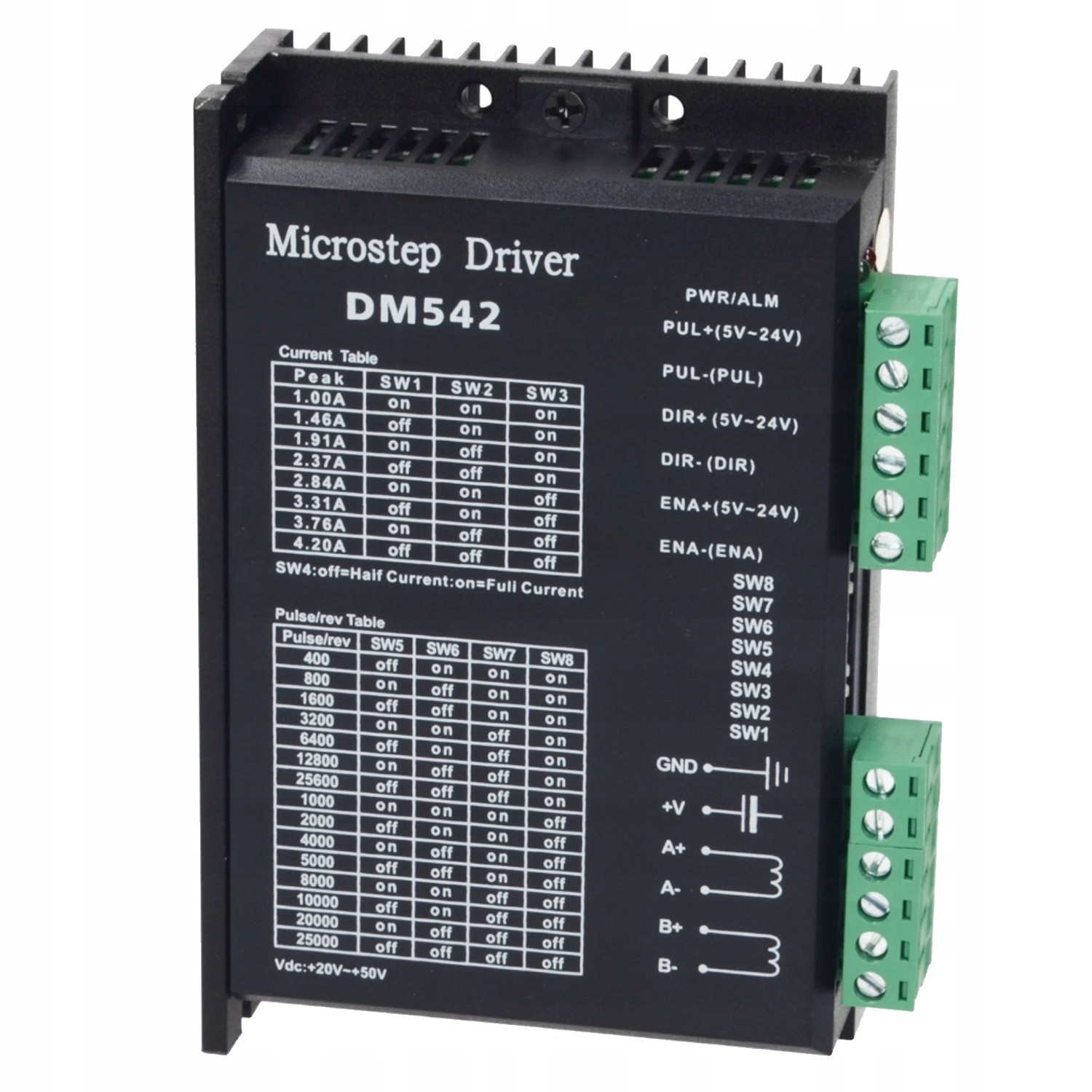

Sterownik silnika krokowego DM542 - 4.2A

Z funkcją soft-startu

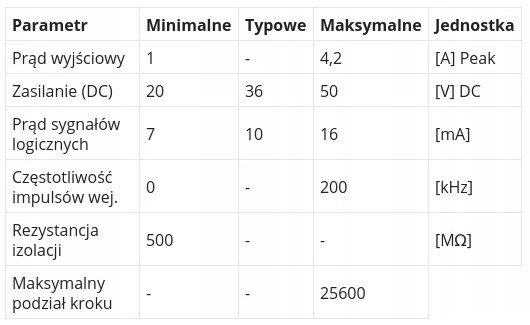

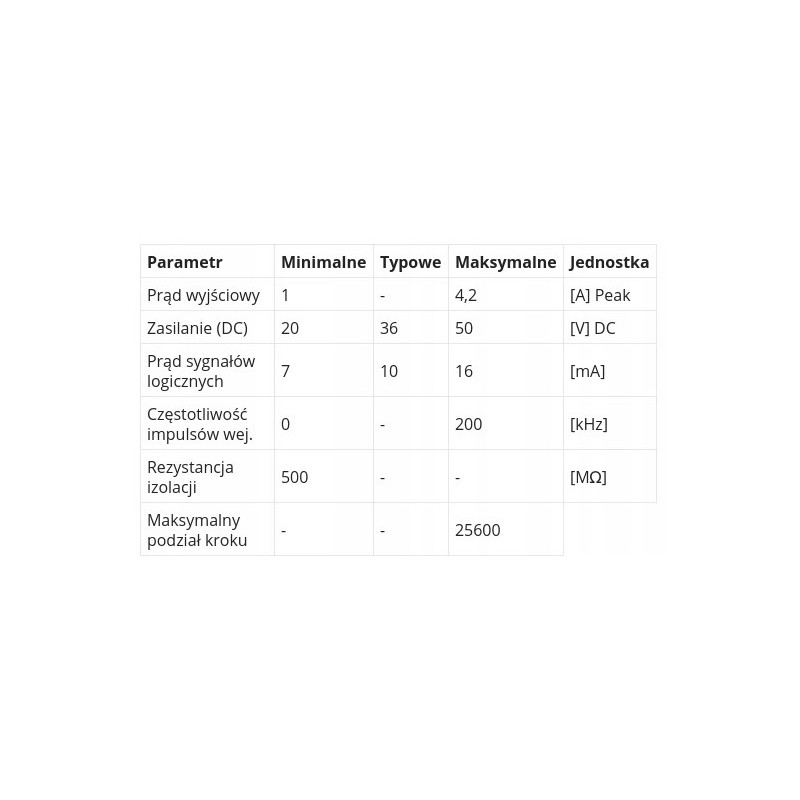

Specyfikacja:

• Napięcie zasilania min-typ-max [VDC]: 20-50
• Prąd fazowy PEAK  [A] min.: 0.1
• Prąd fazowy PEAK  [A] max.: 4.2
• Podział kroków  max.: 1/128
• Podział kroków  min.: 1/2
• Regulacja prądu: Skokowa
• Możliwość konfiguracji przez PC: Nie
• Sugerowane do silników [Nm]: 3
• Optoizolacja wejść: Tak
• Maks. częstot. sygnałów wej. [kHz]: 200

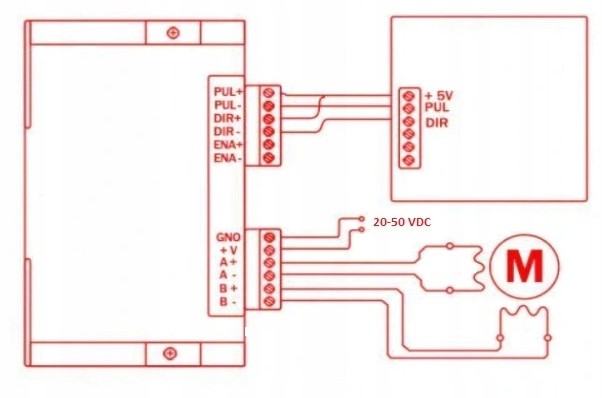

Sterowanie silnikami 2-fazowymi i 4-fazowymi

• Maksymalna częstotliwość sygnałów do 200 kHz
• Mikrokrok do 1/128 (regulowany), do 25 600 impulsów sterujących na obrót silnika
• Możliwość podziału kroku w skali dziesiętnej
• Pełna izolacja galwaniczna wejść
• Zabezpieczenie przed przeciążeniem
• Napięcie zasilania: 20 do 50 V
• Prąd maksymalny: 4,2 A (regulowany)
• Optymalny moment obrotowy
• Funkcja soft-startu

Bieżące ustawienia:

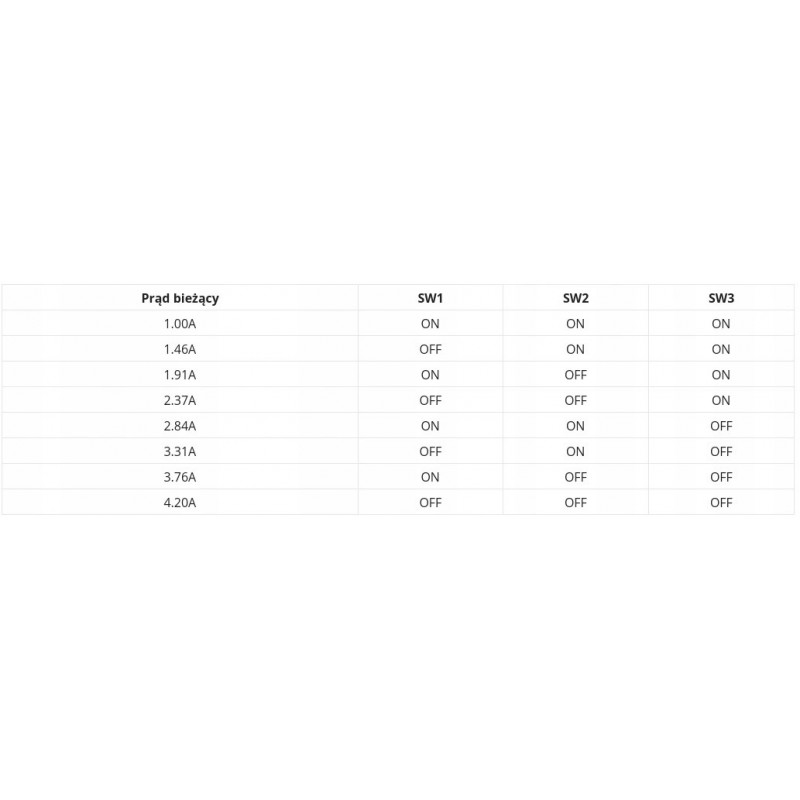

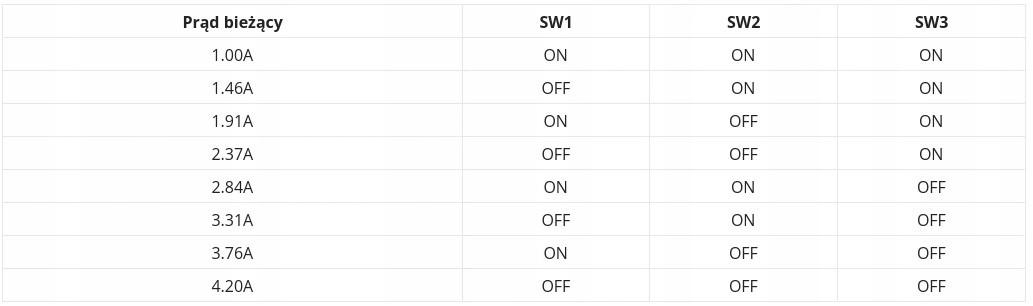

Użyj SW1, SW1, SW3, trójpozycyjny przełącznik tarczowy ustawia prąd roboczy. Jak pokazano w poniższej tabeli:

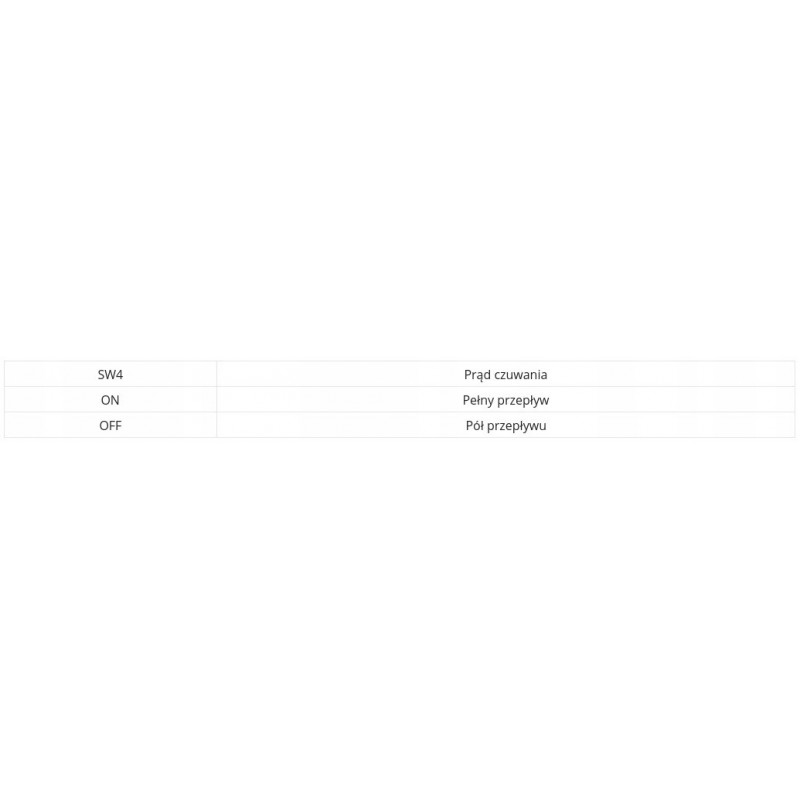

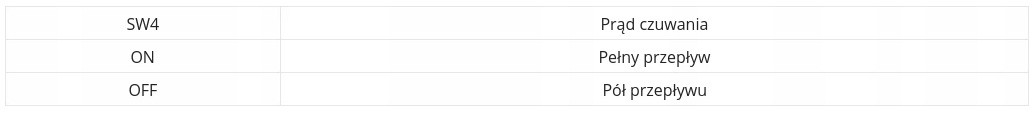

Ustaw aktualny tryb czuwania za pomocą jednopozycyjnego przełącznika SW4. Jak pokazano w poniższej tabeli:
