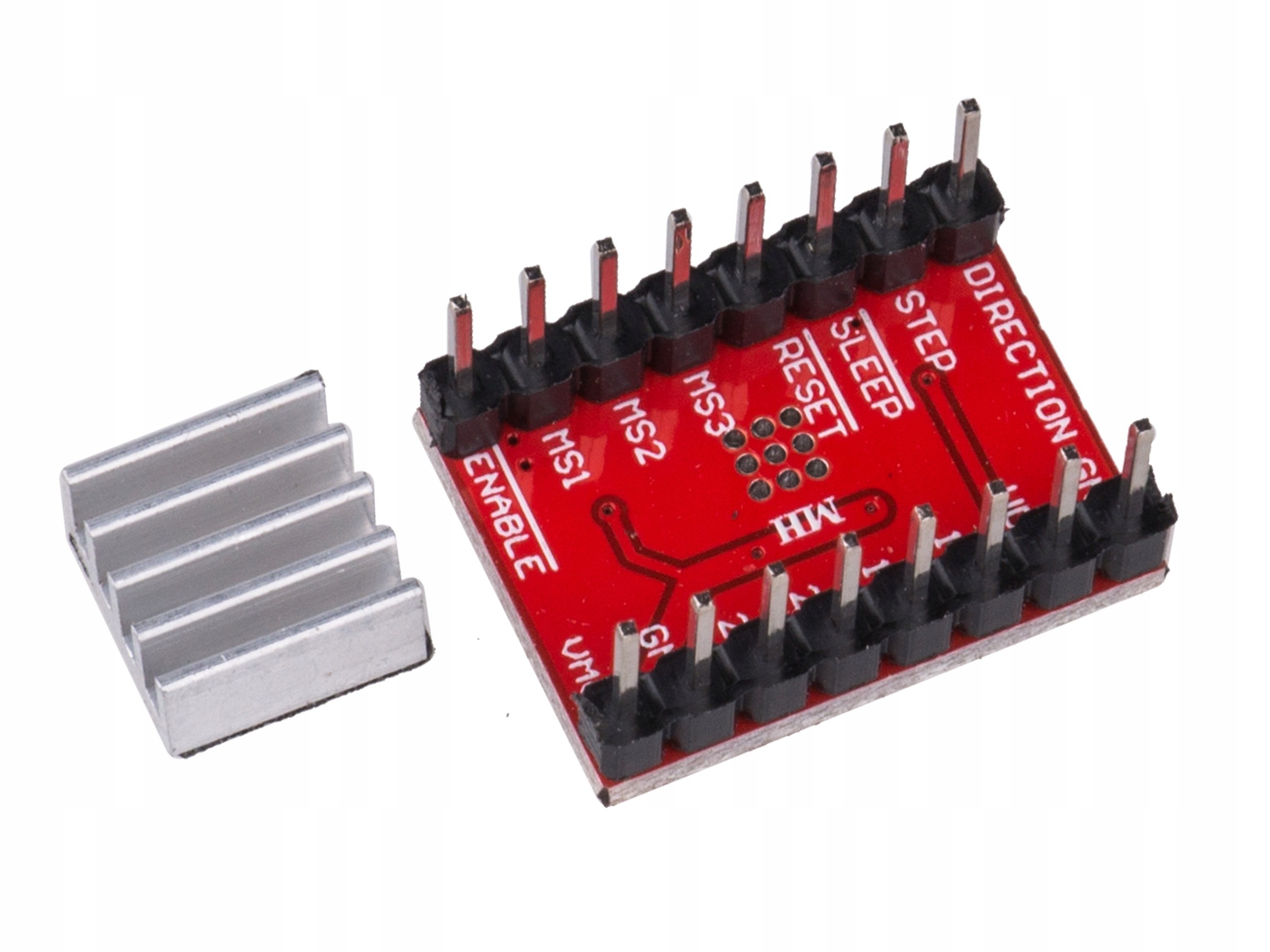

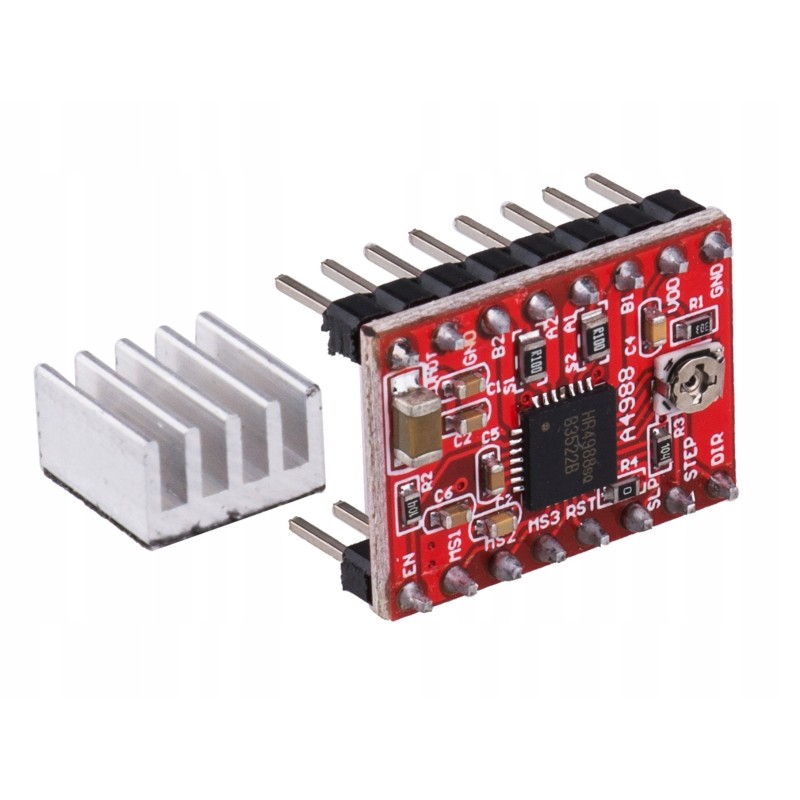

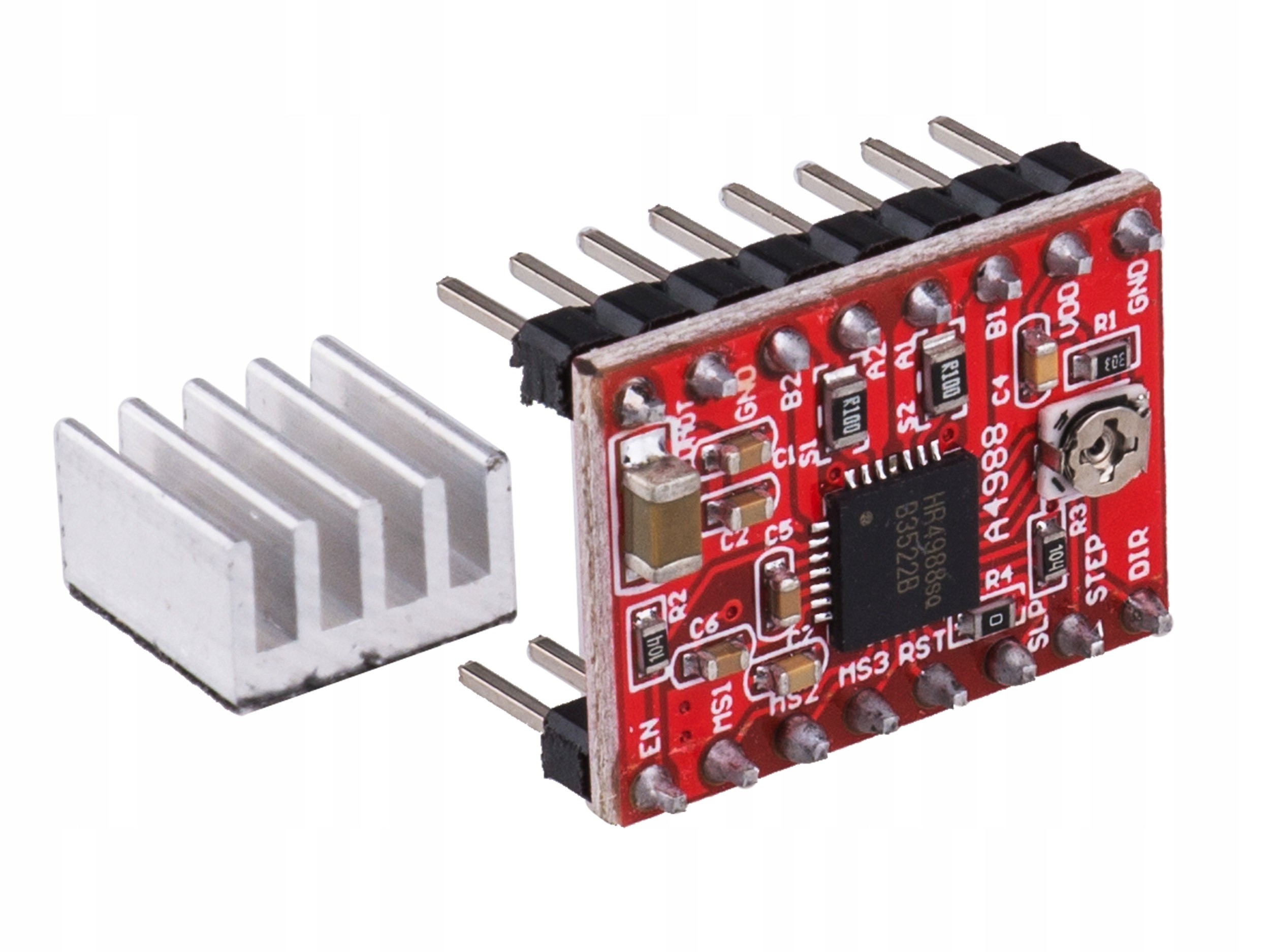

Sterownik silnika krokowego - StepStick A4988 + radiator

Parametry:

• maksymalne napięcie zasilania cewek: 35V
• maksymalny prąd na cewce: 2A (przy chłodzeniu aktywnym)
• maksymalny prąd na cewce: 1,2A (przy chłodzeniu pasywnym)
• tryby pracy:  full, 1/2, 1/4, 1/8, 1/16
• zabezpieczenie przeciwzwarciowe oraz termiczne
• aluminiowy radiator wraz z termo przewodzącym klejem (taśma)
• potencjometr do ustawienie prądu silnika
• wymiary: 20 x 15 mm

W komplecie:

• StepStick
• radiator

Uwaga:

Silnik można podłączać lub rozłączać tylko przy wyłączonym zasilaniu! Podłączenie/rozłącznie przy włączonym zasilaniu może uszkodzić układ.

Układ umożliwia sterowanie silnikiem krokowym przy pomocy urządzenia pozwalającego generować stany logiczne np. Arduino.

Moduł charakteryzuje się bardzo prostą obsługą. Aby obrócić silnik o krok, należy podać na wyprowadzenie STEP stan wysoki (logiczną jedynkę), kolejna sekwencja zera i jedynki przesunie silnik o kolejny krok itd. Wybór kierunku odbywa się poprzez podanie odpowiedniego stanu na wyprowadzenie DIR (np. stan niski - obroty zgodnie ze wskazówkami zegara, stan niski - przeciwnie).

Sterownik posiada również możliwość wyboru rozdzielczości pracy silnika.
