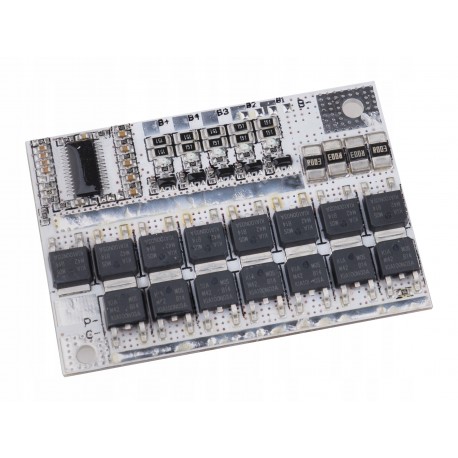

Moduł ładowarki akumulatorów Li-Ion 18650 dla 5 ogniw lub pakietu ogniw (5S) 18,5V - 21V

z  balanserem oraz zabezpieczeniem PMS BMS

Parametry:

• Ładowarka moduł ochronny baterii 18650 li-ion 100A 3S 18,5V - 21 V BMS/PMS
• Zasilanie / ładowanie 21V
• ładuje 5 ogniw lub 5 pakietów ogniw 18650 litowo-jonowych lub 26650 litowo-polimerowych
• Napięcie znamionowe pojedynczego ogniwa 3,65 - 3,75V
• Zabezpieczenie przed nadmiernym rozładowaniem ogniwa poniżej: 2.7V +/- 0.05V
• Zabezpieczenie przed przeładowaniem - napięcie maksymalne na ogniwo 4,21V -4,29V +/- 0,05V
• Zabezpieczenie przed zwarciem
• Zabezpieczenie przed przegrzaniem
• Maksymalny prąd rozładowania 80A
• Maksymalny prąd rozruchowy pracy (chwilowy): 100A
• Maksymalny prąd ładownia: 60-80A
• Prąd balansujący: 60uA
• Zakres temperatury pracy: -40 + 50 C
• Wymiary: 60x42x4mm

Nie należy mieszać ogniw nowych i wyeksploatowanych.

Najlepiej stosować ogniwa o takich samych parametrach napięcia, pojemności i rezystancji wewnętrznej.

Moduł doskonały np. do regeneracji baterii elektronarzędzi poprzez wymianę ogniw z Ni-Cd na Li-Ion.

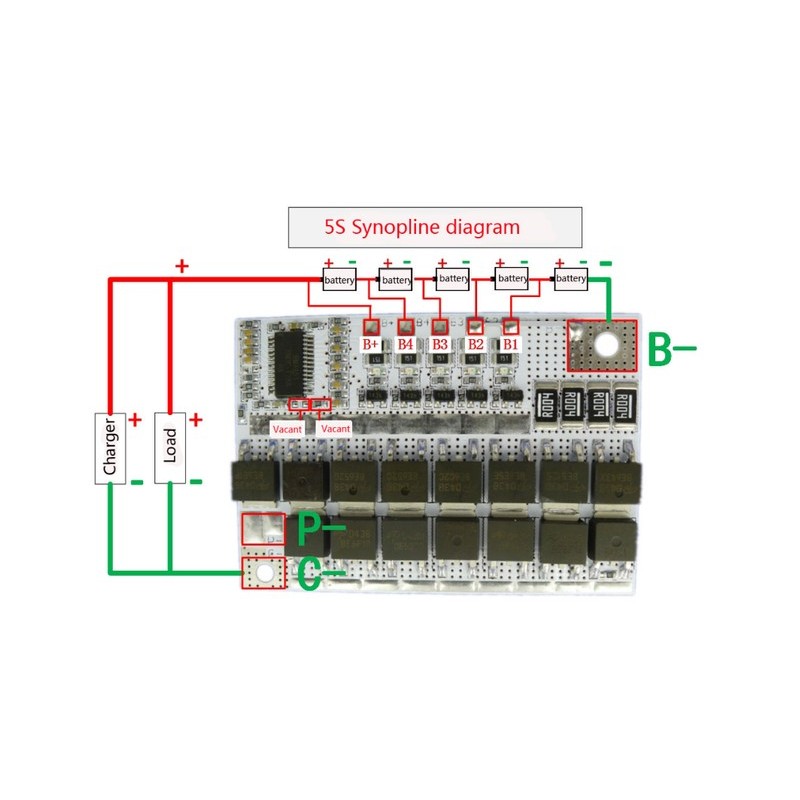

WSPÓLNY PORT (60A na wyjściu):

B-: podłączyć do bieguna ujemnego pierwszej celi

B1: podłączyć do plusa pierwszej celi i minusa drugiej celi

B2: podłączyć do plusa drugiej celi i minusa trzeciej celi

B3: podłączyć do plusa trzeciej celi i minusa czwartej celi

B4: podłączyć do plusa czwartej celi i minusa piątej celi

B+: podłączyć do plusa piątej celi, ładowarki i obciążenia

P-: zostawić niepodłączone

C-: podłączyć do minusa obciążenia i ładowarki

OSOBNY PORT (80A na wyjściu):

B-: podłączyć do bieguna ujemnego pierwszej celi

B1: podłączyć do plusa pierwszej celi i minusa drugiej celi

B2: podłączyć do plusa drugiej celi i minusa trzeciej celi

B3: podłączyć do plusa trzeciej celi i minusa czwartej celi

B4: podłączyć do plusa czwartej celi i minusa piątej celi

B+: podłączyć do plusa piątej celi, ładowarki i obciążenia

P-: podłączyć do minusa obciążenia

C-: podłączyć do minusa ładowarki
