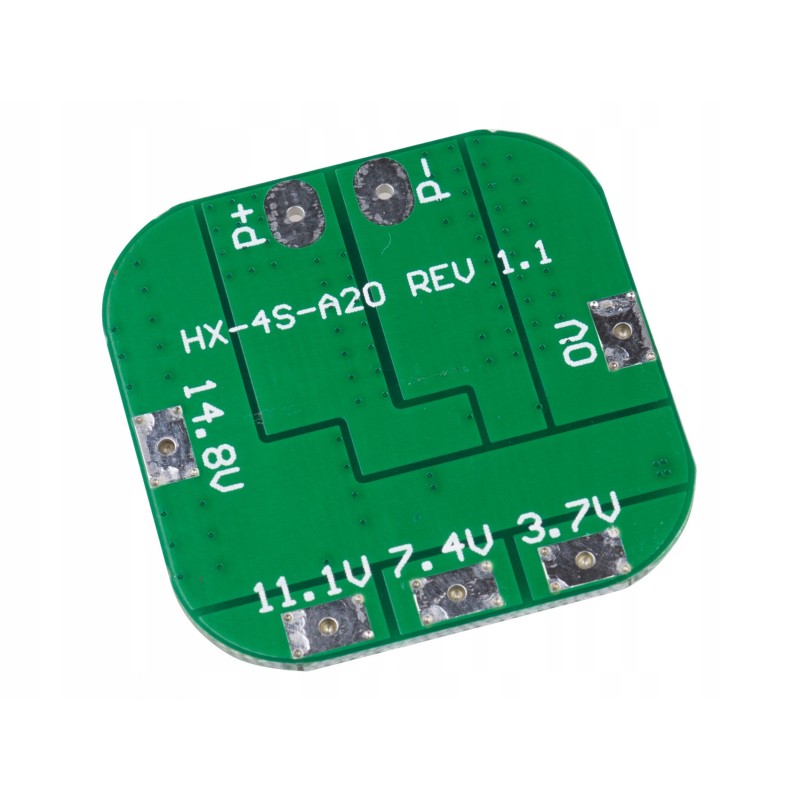

Moduł ładowarki akumulatorów Li-Ion 18650 dla 4 ogniw lub 4 pakietów (4S) 14,4V  do 16,8V

z  zabezpieczeniem

Parametry:

• Ładowarka LI-ION 20A 4S 14,8V BMS 18650
• Obsługuje akumulatory 4S typu: Li-ion, LiCoO2, LiMn2O4, Li (NiCoMn) O2, Lipo
• Zasilanie 14,4-16,8 V
• Napięcie pełnego naładowania baterii 16,8 V
• Napięcie znamionowe 14,8 V akumulatora Li-ion
• Napięcie znamionowe 14,4 V akumulatora Lipo
• 4 ogniwa lub pakiety ogniw
• Zabezpieczenie przed nadmiernym rozładowaniem pojedynczego ogniwa 2.3 V - 3,0 V ± 0.08 V
• Minimalne napięcie wykrywania pojedynczego ogniwa: 2,3 V ± 0.08 V
• Zabezpieczenie maksymalnego napięcia przeładowania na ogniwo 4,28 V  ± 0,05 V
• Maksymalny prąd pracy: 10 A
• Zabezpieczenie przed nadmiernym przeciążeniem 20A
• Zabezpieczenie przed zwarciem (czas) 250us
• Zakres temperatury pracy: -40 + 50 st. C
• Temperatura przechowywania: -40 ~ + 80 st. C
• Pobór prądu na własne potrzeby modułu: 6uA
• Cykl życia: 50000 godzin
• Rezystancja 45mΩ
• Wymiary: 35x35x3 mm

Brak pamięci ilości ładowań

Instrukcja lutowania BMS:

• B- podłączony biegun ujemny 1- ego ogniwa
• B1 punkt połączenia między ogniwem 1 i 2
• B2 punkt połączenia między ogniwem 2 i 3
• B3 punkt połączenia między ogniwem 3 i 4
• B + podłączony biegun dodatni 4 - tego ogniwa
• P + zasilanie  / rozładowanie
• P -  zasilanie / rozładowanie

Ważne!!!

Układ po połączeniu jest zablokowany i nie podaje napięcia na wyjściu, żeby go uruchomić (odblokować) wymaga podłączenia na chwilę do ładowarki.

Nie należy mieszać ogniw nowych i wyeksploatowanych.

Najlepiej stosować ogniwa o takich samych parametrach napięcia, pojemności i rezystancji wewnętrznej.
